ひび割れ計測システムKUMONOS

KUMONOSは、クラックスケールを内蔵した測量機（トータルステーション）です。
離れた所からひび割れの幅と形状を計測し、計測データから再現性の高いCAD図面(２D、3D)を作図できます。

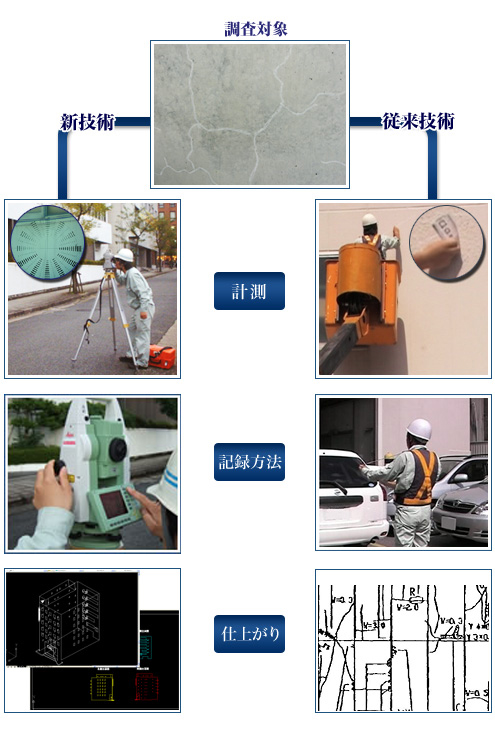

従来のひび割れ計測はクラックスケールにより直接ひびわれ幅を計測していました。
簡単な装備で計測可能なメリットがある反面、計測者によりひび割れ幅にばらつきが生じたり、スケッチでは計測位置の正確性に欠けるという問題がありました。
また、ひび割れ計測用の足場が必要となり、安全性、コストがかかる等問題がありました。

新ひび割れ計測システムは、測距儀によりひび割れ幅を計測するため、ひび割れ幅、ひび割れ位置が正確です。
また、計測結果を正確に記録できることから、継続的な観測による経時変化が容易に把握できます。
変状や劣化の原因推定には、ひび割れの特性を把握する必要があり、継続的な観測に有効です。
また、ひび割れ計測用の足場が不要ですので、ひび割れ調査が容易、正確かつ経済的に行うことができます。

ひび割れ調査をデジタルで処理。
だから正確・スピーディ

安　全	工期短縮

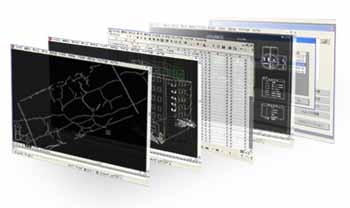

離れた場所から調査可能。測定者の安全を確保。	専用ソフトによる自動描画機能により、図面作成時間を大幅に短縮。
正　確	経済性
光波測量器により、全ての測点は3次元座標データとして記録。展開図も高精度に作成。	高所作業車や足場等の仮設費用が不要。調査コストを大幅に縮減。

KUMONOSの特徴	光波測量機（ライカTPS1205）内蔵クラックスケール視準角度補正専用アプリケーションソフト

作業上の利便性	足場・高所作業車不要スケッチ不要計測データからの図面作成が早い再現性の高い　ひび割れデータをデジタル化データベースの構築ができる

メリット	危険個所に近よることなく安全な場所から操作できるひび割れの成長を把握できる構造物の耐久性の効率的な分析ができる適切な修繕計画時間、手間、お金の大幅な節約
